大型直线振动筛设备

大型直线振动筛设备概述

大型直线振动筛设备是用于产量需求大、筛分物料大的工业筛分设备，设备通过双振动电机产生直线振动，实现物料在筛面上快速分级与除杂。

大型直线振动筛的筛面宽度在1200mm-3000mm之间，长度可达4000mm-8000mm，单机筛分面积最大可超过20平方米。处理量通常在20-100吨/小时之间，部分定制型号可达150吨/小时。设备功率根据筛面尺寸与层数不同，通常在2×1.5kW至2×11kW之间。其筛分粒度范围广泛，可处理从0.074mm的细粉到20mm的颗粒物料，适用于干湿物料分级。

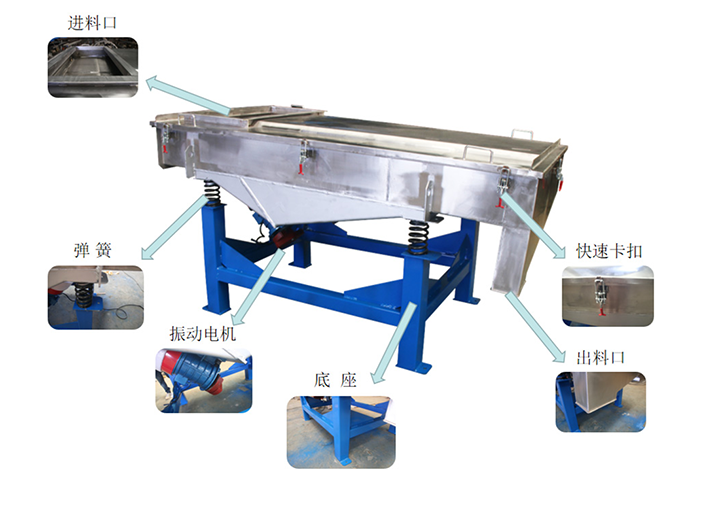

大型直线振动筛设备组成部件

大型直线振动筛的筛箱采用高强度钢板焊接结构，确保在大负载下依然保持稳定。振动频率一般为960~1450次/分钟，振幅在4~8mm之间，可根据物料特性调节，以实现最佳筛分效果。筛网是核心部件之一，其类型包括编织网、冲孔网、聚氨酯筛网、不锈钢筛网等。针对高磨损物料常选用聚氨酯筛网，而对卫生要求高的行业则多采用304或316L不锈钢筛网。驱动系统采用双振动电机反向同步驱动方式，使筛箱产生直线往复运动，从而推动物料向前直线运动，实现均匀分级。

大型直线振动筛设备规格

大型直线振动筛设备的优点是什么？

大型直线振动筛通常采用箱式激振器或两台大型振动电机作为振源，结构相对不复杂，各部件的刚性和强度都经过强化设计，能够承受沉重的负荷和持续的振动，寿命长。筛面倾角15°-25°可调，配合变振幅设计，可处理含水率≤18%的湿煤，解决传统设备堵孔难题。由于采用直线振动轨迹，物料在筛面上受力均匀，不易堵孔，筛分精度可达95%以上。通过调整振动电机的激振力、安装倾角、振动频率等参数，可以适应不同的物料特性和工况。

不同类型的大型直线振动筛设备比较

大型直线振动筛设备的类型有DZSF系列直线振动筛设备、香蕉筛以及上置式激振器布置型大型直线振动筛和双侧振动电机布置型。

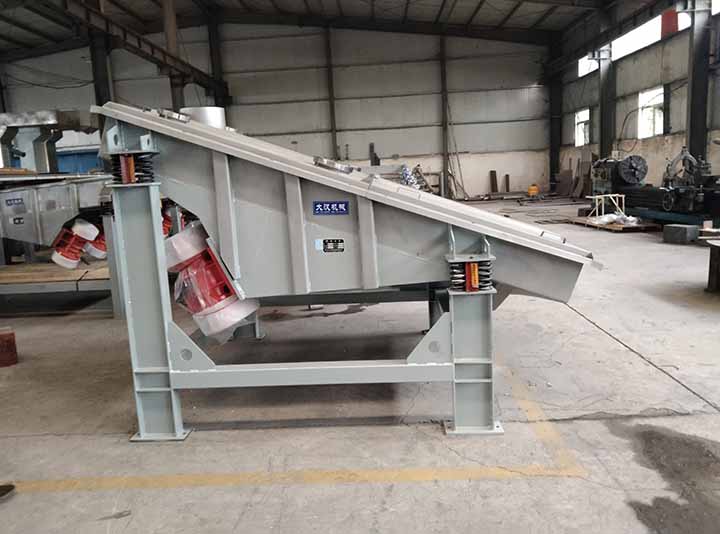

DZSF系列是大汉振动机械制造的通用性极强的直线振动筛，采用双振动电机作为激振源。其特点是结构简单、紧凑，维护方便且成本较低。主要功能适用于中、细粒物料的筛分、过滤、除杂等多种工序，适合对处理量和工作环境要求不高的常规筛分任务。

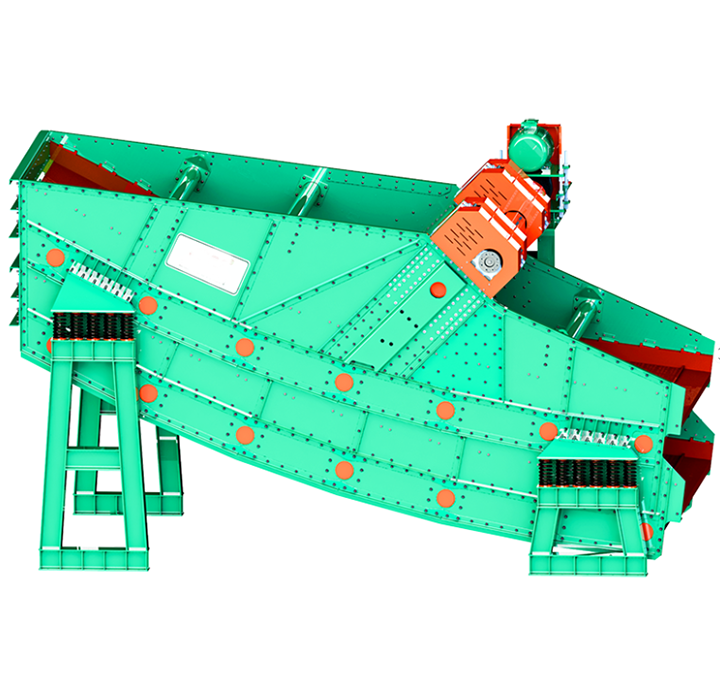

香蕉筛是一种特殊形式的大型直线振动筛，筛面呈多段不同倾角排列，形似香蕉。它在物料流动过程中能保持较高的筛分效率，特别适用于大处理量、含水量高的矿石或煤炭筛分作业。香蕉筛通过分区设计，实现物料的快速分层和脱水。

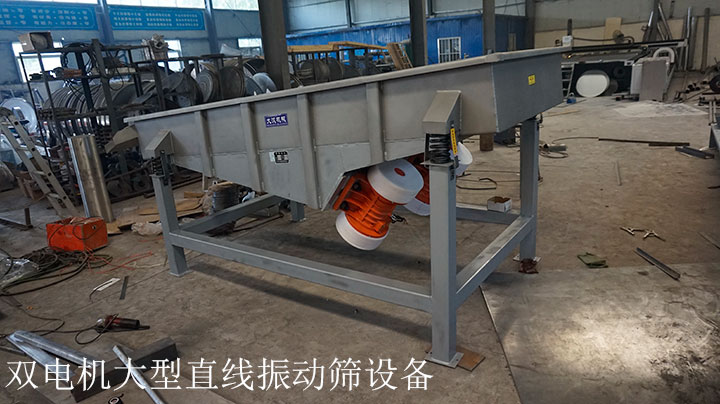

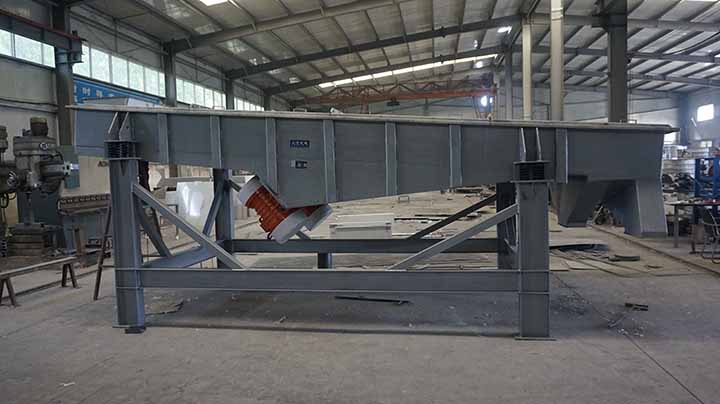

双侧振动电机布置型将两台振动电机分别安装在筛箱的两侧壁板上，通过同步反向旋转产生直线振动力。其核心特点是激振力作用点对称，使得筛箱各部位受力均匀，运动轨迹稳定，有效减少了筛体的扭振现象，延长了设备寿命。该类型功能上特别适用于筛面较宽、体积庞大的重型振动筛，能够确保在大处理量下仍保持平稳可靠的运行。

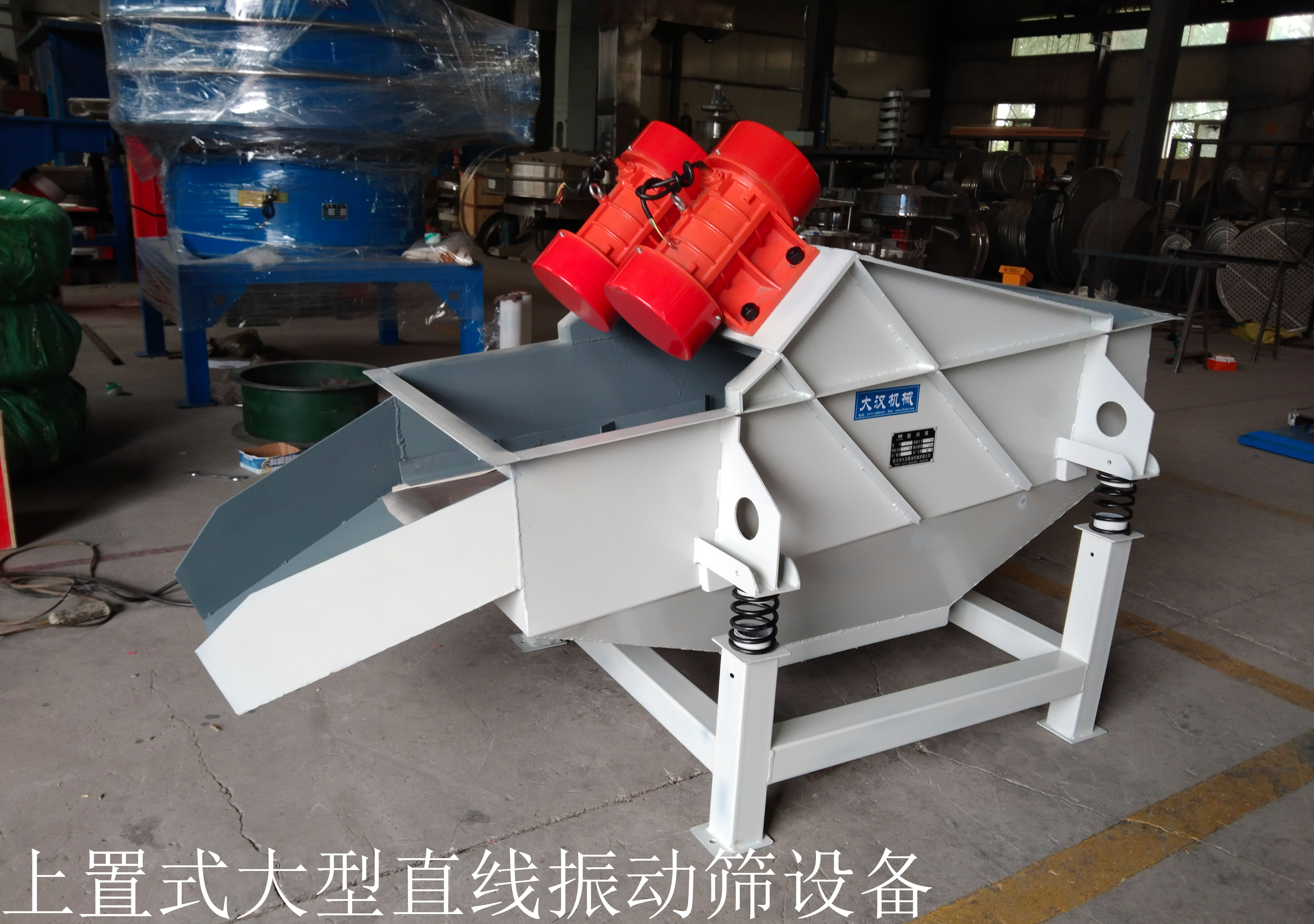

上置式激振器布置型将激振器直接安装在筛箱上方的横梁或盖板上。其特点是能够提供强大的激振力，且动力传递直接。这种设计使其功能上专为处理大块、高密度和厚料层的重载工况而生，常见于大型矿山和采石场，用于对原矿或大块岩石进行初级筛分，动力强劲，耐用性好。

大型直线振动筛设备供应商

目前大型直线振动筛设备的供应商包括大汉机械等。厂家在大型筛分设备设计、制造及定制化生产方面具有丰富经验，可根据用户需求提供不同筛面尺寸、层数及材质配置的方案。如大汉机械推出的DZSF系列大型直线振动筛，采用加厚型钢结构，筛面可达2米×6米，特别适用于矿石、石英砂、肥料等大产量生产线。

大型直线振动筛设备的直线运动筛分方式保证了物料的快速分离和均匀输送，结构坚固可靠。并且设备的筛网面积大可一次性完成大产量筛分。设备类型有DZSF型，电机上置型，双侧电机型以及矿用振动筛香蕉筛等。满足煤矿，石英石等物料的筛分。
